04 DAC实验

DAC输出电压实验 DAC波形实验 扬声器实验

up的视频讲解: https://space.bilibili.com/1455872040

up视频里的实验代码: 👣DAC实验代码

DAC驱动文件: DAC驱动代码

播放生日快乐: 🥳DAC驱动扬声器播放生日快乐

注意

如果盒子里面有这个小卡片的话 代表着up把SCL和SDA的丝印画反了 大家可以按照小卡片上的来

1 📢 蜂鸣器-DAC电压输出实验​

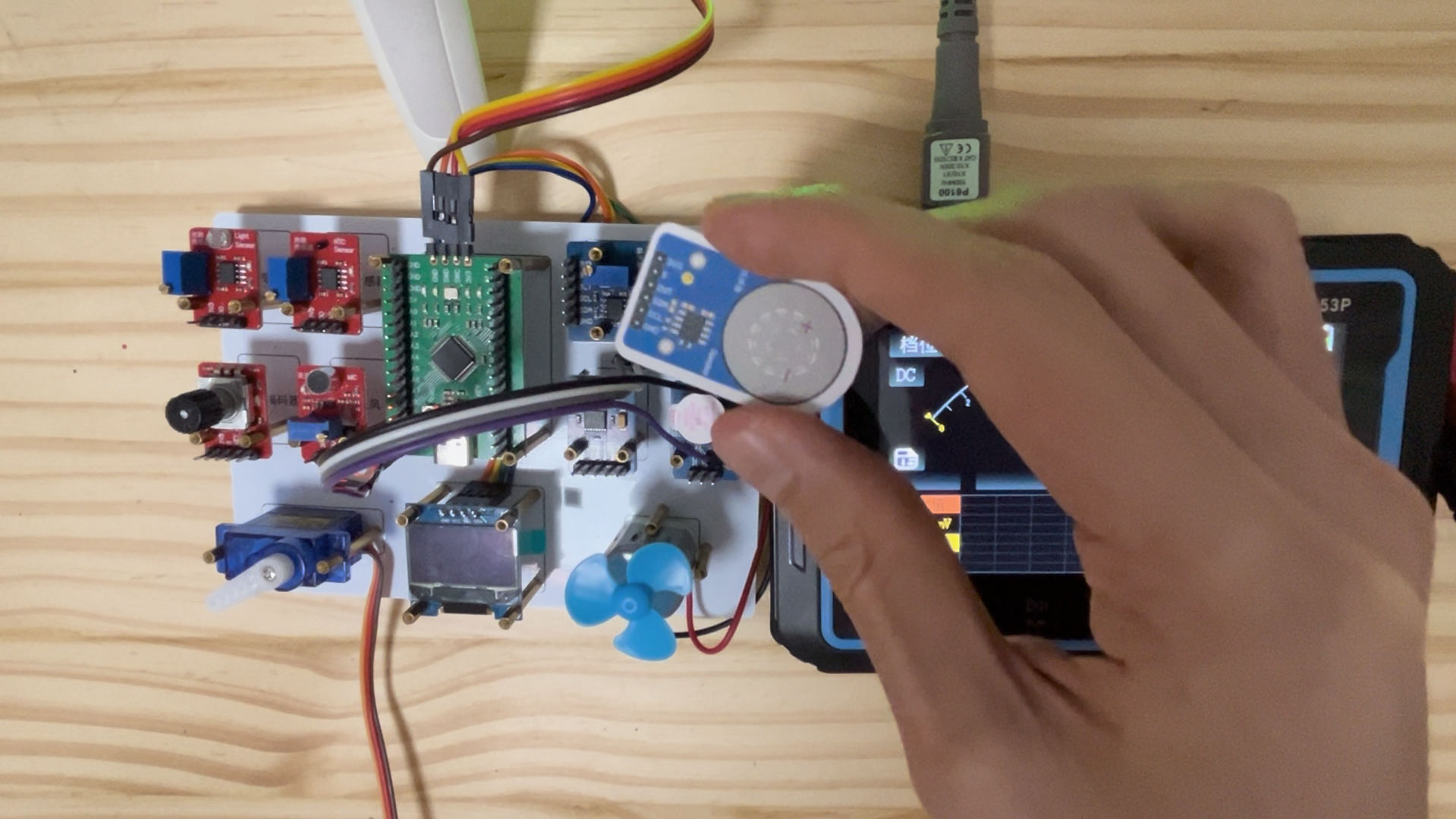

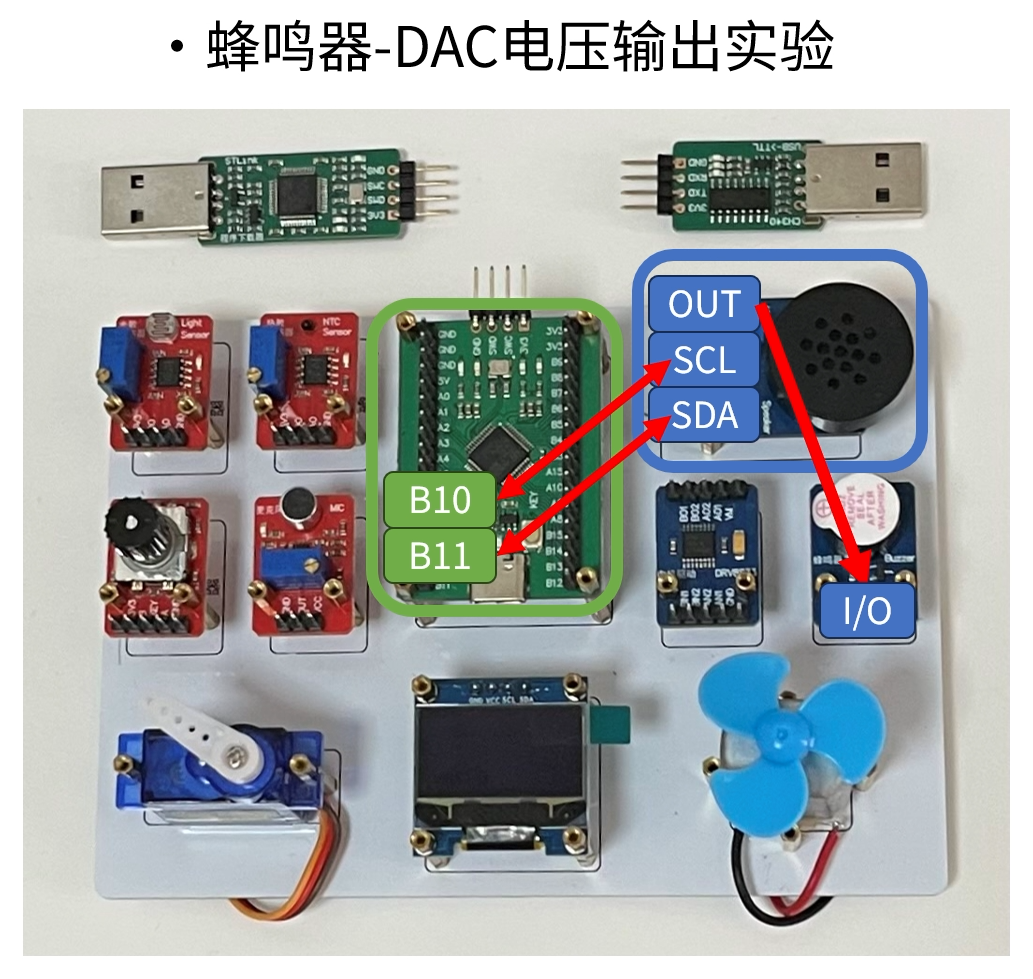

1.1 实验连接​


1.2 实验原理​

  • F103C8T6没有片内DAC，不能在本芯片上照着其他型号开启片内DAC
  • 通过IIC通信 设置外置DAC的输出值

1.3 CubeMX配置​

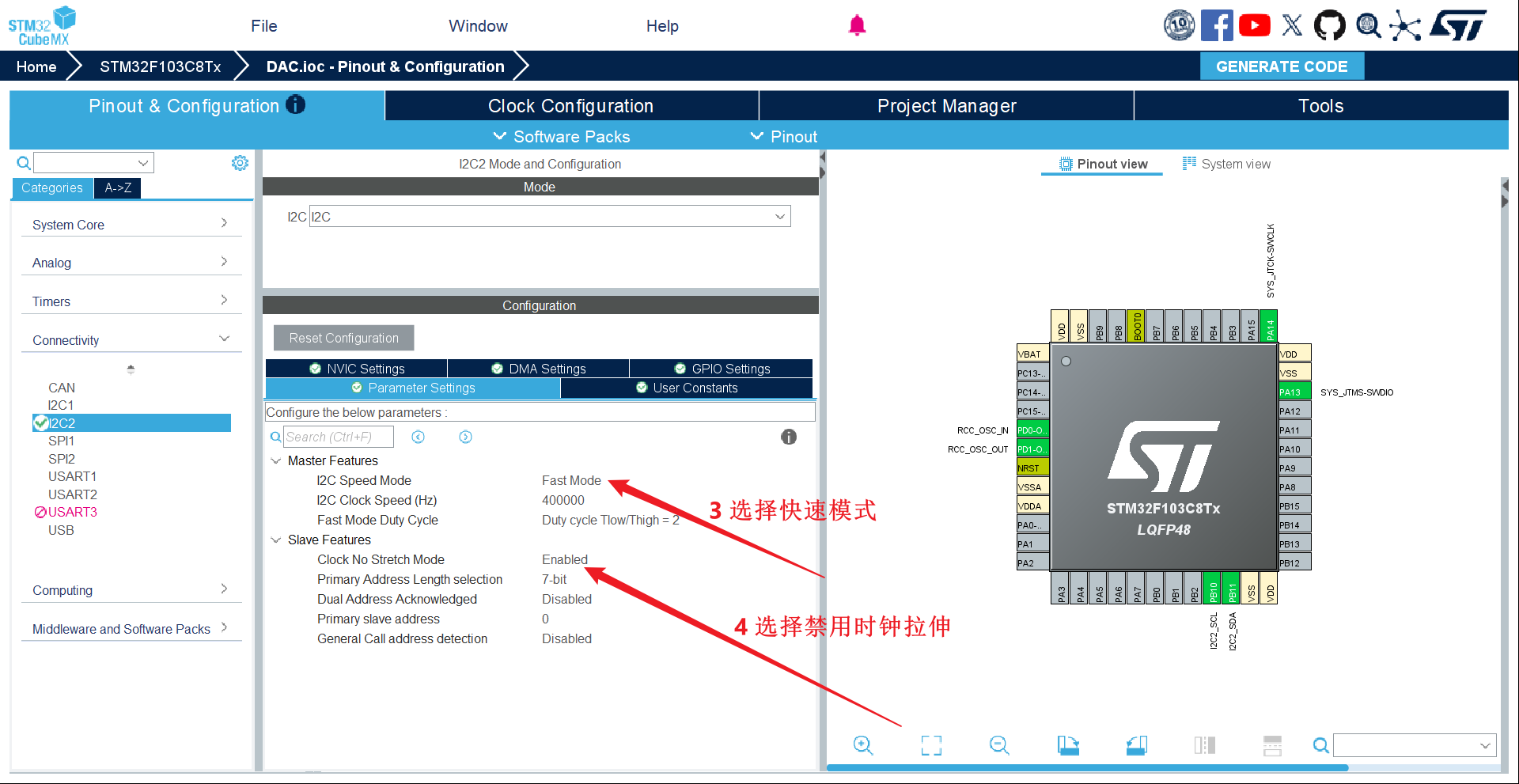

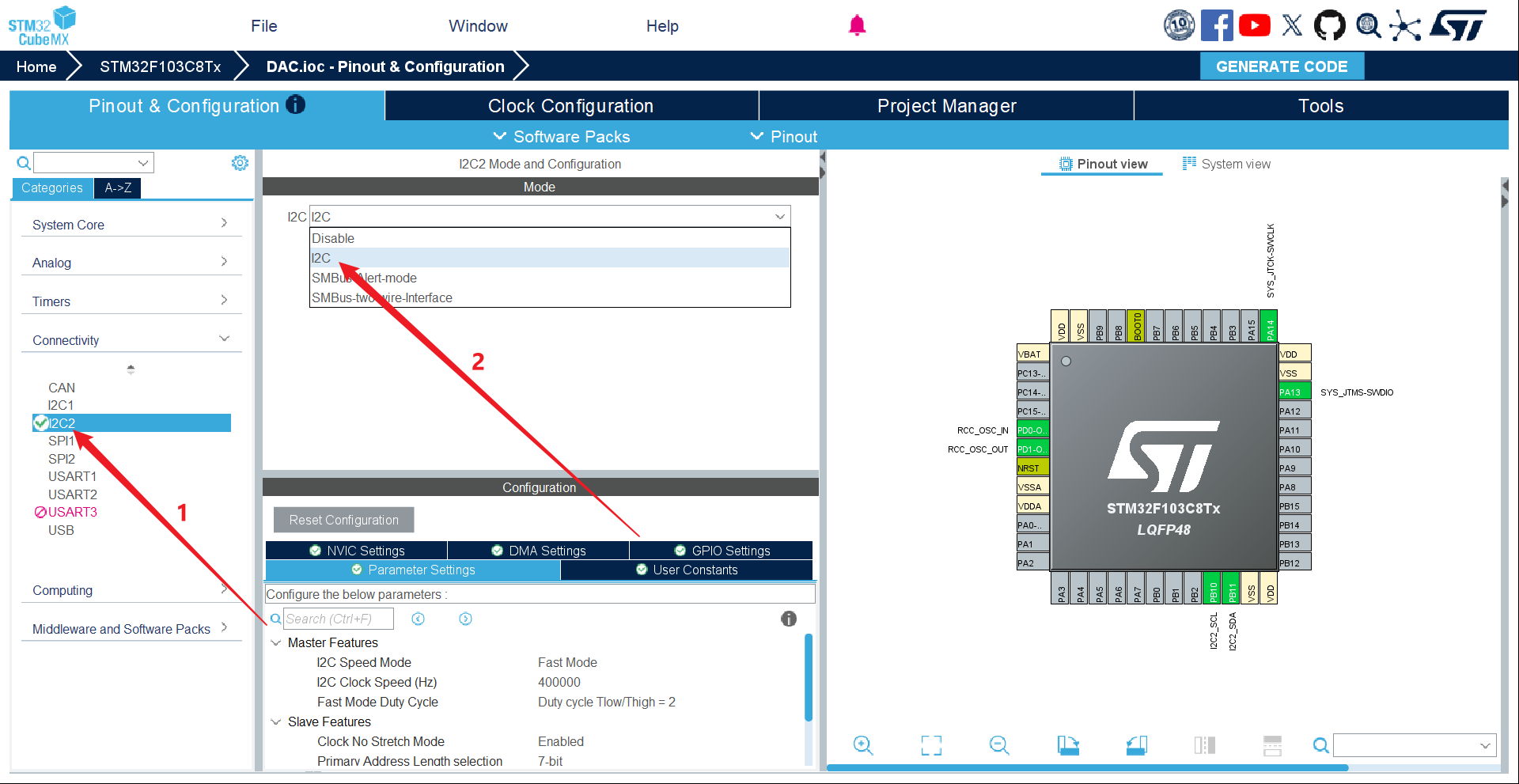

课程DAC驱动使用hi2c2，配置I2C2，配置Fast Mode快速模式，在从设备特性中配置 禁用时钟拉伸

警用时钟拉伸

这个应该是从设备才需要配置的，但是F103C8T6存在一些设计缺陷所有需要配置一下


1.4 实验代码​

全局​

#include "dac.h"

main()​

DAC_SetDigital(0.7/3.3*4096);

while(1)​

2 〰️ DAC波形发生实验​

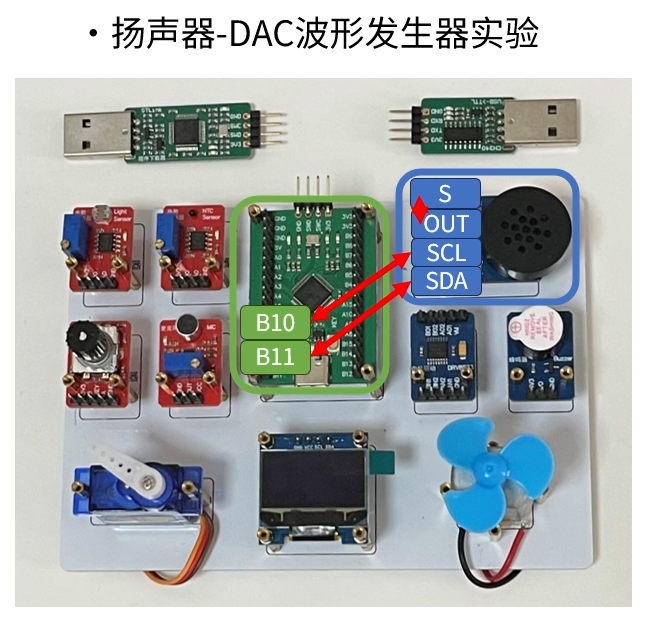

2.1 实验连接​


2.2 实验原理​

  • 通过定时器触发 控制外置DAC输出正弦波形
  • sin函数里面的参数 是正弦函数的相位 使用的是弧度制
  • (0°360°)角度制 / 360 = (02π)弧度制 / 2π

2.3 CubeMX配置​

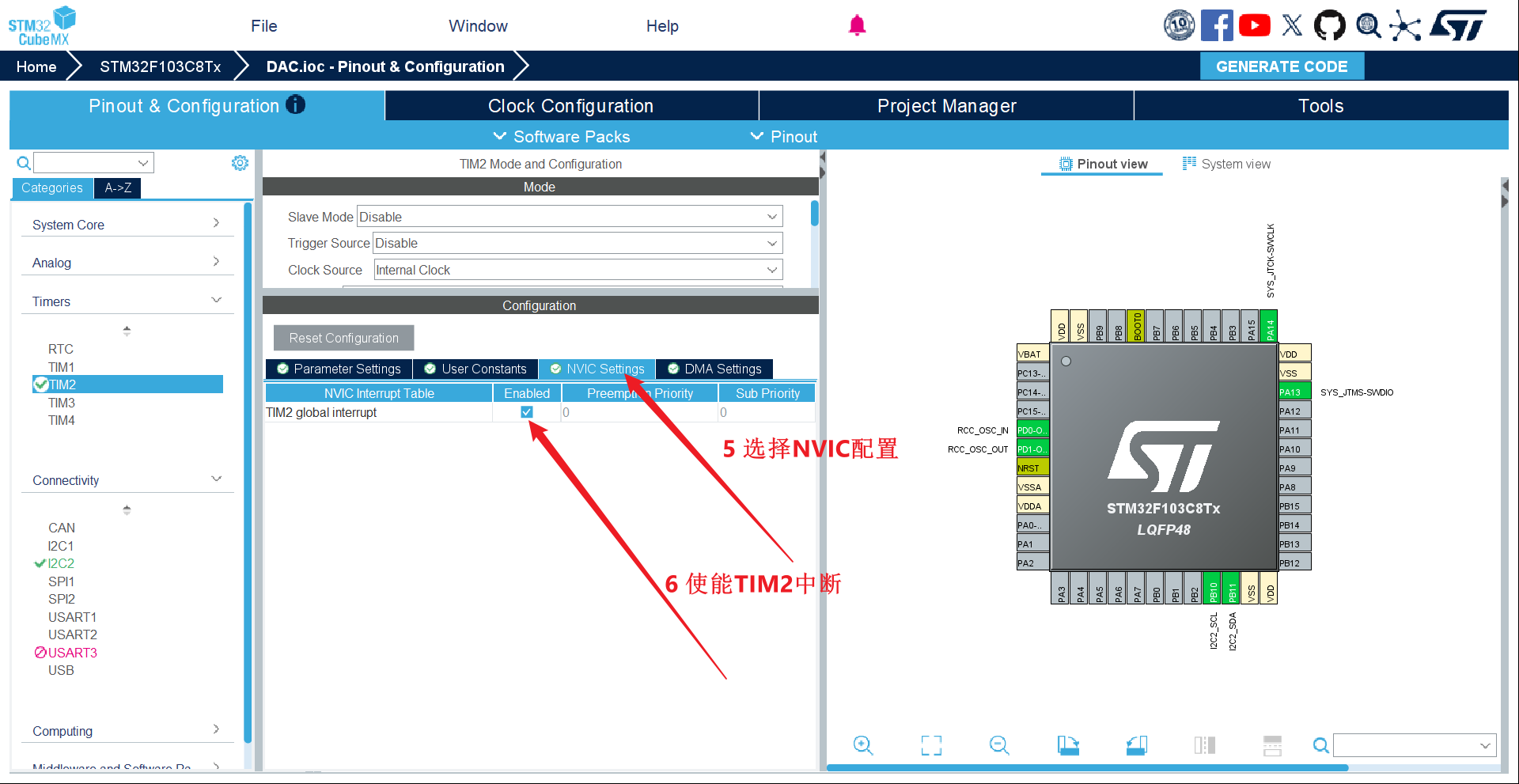

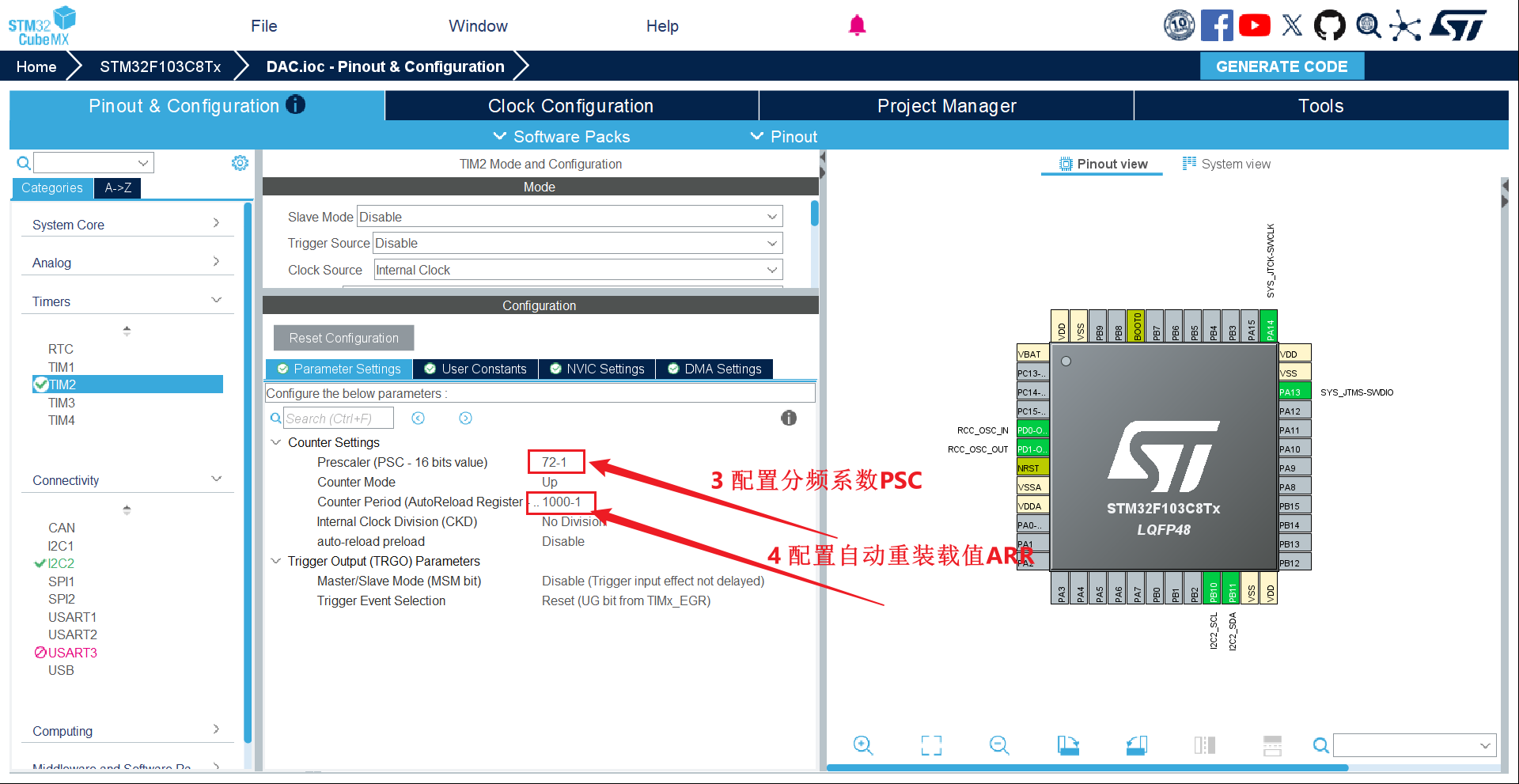

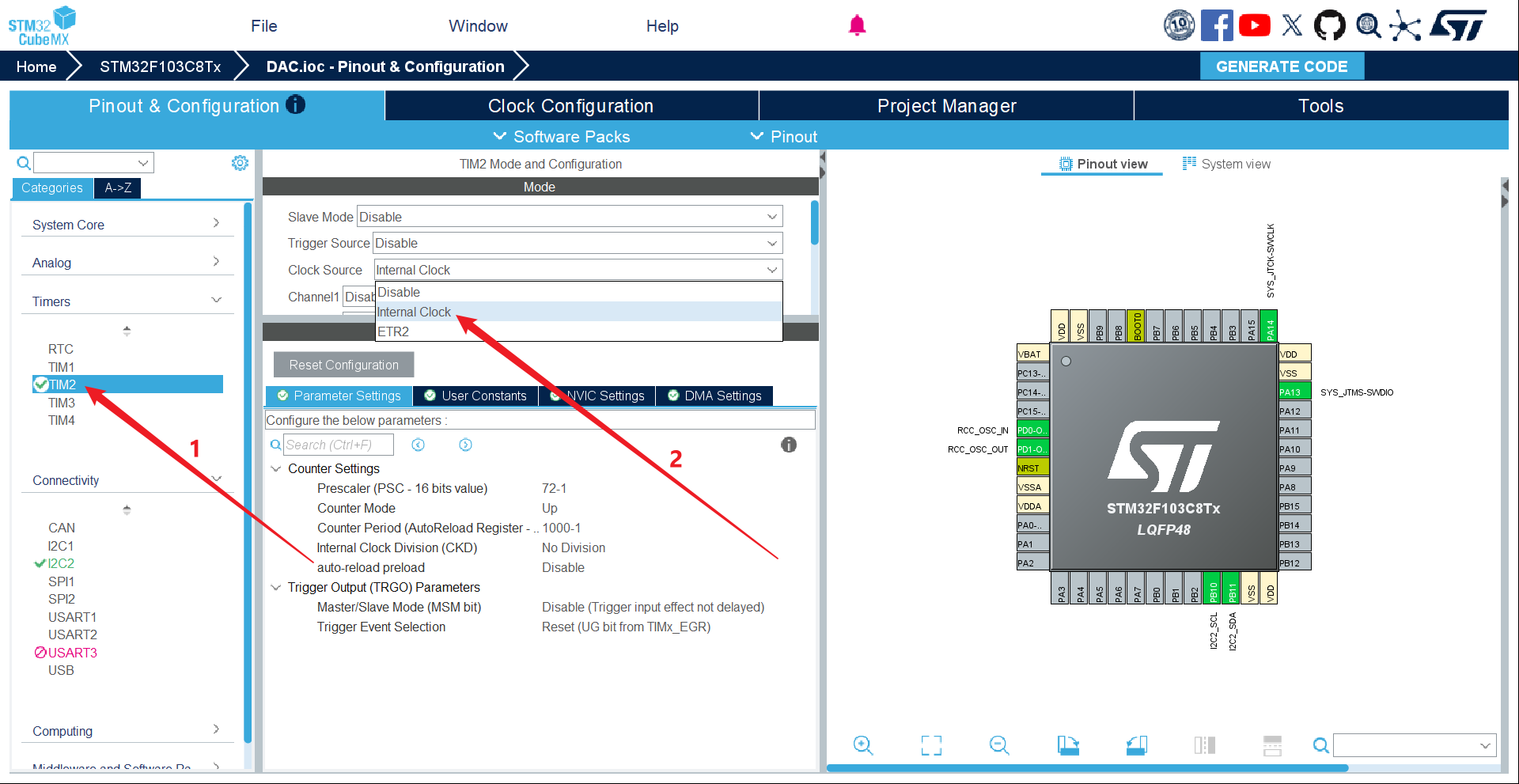

I2C2保持上一实验配置。TIM2选择Internal Clock并开启更新中断；假设TIM2时钟72 MHz，可先设PSC=71、ARR=999，得到1000次/秒更新。


2.4 实验代码​

全局​

#include "dac.h"
#include "math.h"

#define PI 3.1415926535

uint8_t flag = 0;

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance == TIM2)
	{
		flag = 1;
	}
}

main()​

	HAL_TIM_Base_Start_IT(&htim2);

	float idx = 0;
	float step = 3.6;

while(1)里面​

		if(flag == 1)
		{
			float phase = 2.0f*PI*(idx/360.0f);
			uint16_t dac_val = 4095.0f*((sinf(phase)+1.0f)/2.0f);
			DAC_SetDigital(dac_val);
			idx += step;
			flag = 0;
		}

✅输出频率为什么不对​

先输出固定码0、1024、2048，测量电压，再输出慢速查表波形。一个周期N个点、每秒更新Fs次，理想频率为Fs/N。

本驱动一次快速写入含地址和两个数据字节，至少27个SCL时钟，另有起止及软件开销。100 kHz时仅总线传输就约270 μs，不能承诺8 kHz更新；提高到400 kHz也仍需测量完整事务耗时。

flag只表示有事件，多个定时器事件可能合并。此处适合低速波形演示，连续音频输出应设计缓冲和非阻塞传输。观察到台阶波形时，还要区分采样点太少与模拟重建滤波不足。
